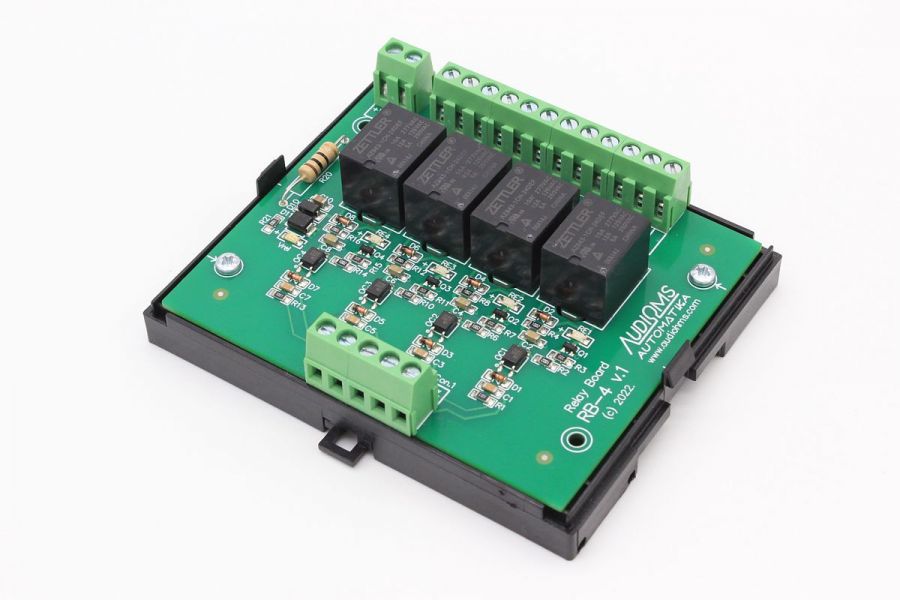

Relejna ploča RB-4 ima na sebi 4 releja tipa SPDT. Za aktivaciju releja koriste se 4 nezavisna signala TTL nivoa. Koristi se pozitivna logika. Ulazni signali su opto-izolovani. Relejna ploča RB-4 se lako povezuje sa svim Audioms Automatika doo kontrolerima kretanja.
Za napajanje relejne ploče PB-4 potrebno je obezbediti izvor napajanja 24VDC / 150mA.
Na ploči su postavljeni svetlosni LED indikatori prisutnosti napajanja, kao i indikatori uključenosti releja.
Relejna ploča RB-4 je pričvršćena na plastičnu osnovu koji se postavlja na standardni montažni nosač (DIN šinu).
Cena sa PDV-om: 5.640 RSD
Galerija slika
View the embedded image gallery online at:
http://www.audiohms.com/sr/cnc-elektronika-proizvodi/ulazno-izlazne-kartice/kontroleri-kretanja/relejnap-4#sigProId0d72e1905c
http://www.audiohms.com/sr/cnc-elektronika-proizvodi/ulazno-izlazne-kartice/kontroleri-kretanja/relejnap-4#sigProId0d72e1905c
Tehničke karakteristike
| Karakteristike | Opis | |
| Broj relejnih izlaza | 4 | |
| Tip relejnih izlaza | SPDT | |
| Aktiviranje releja* | TTL signal (+5V), 4 mA, pozitivna logika | |
| Izlazne karakteristike rejela u slučaju termalnih (eng. resistive) potrošača |
Jednosmerna struja 30 V DC max 10 A DC max 300 W max |
Naizmenična struja 300 V AC max 15 A AC max 2770 VA max |
| Napajanje | 20–26 VDC / 150 mA (preporučeno 24 VDC) | |
| Montaža | Na standardni montažni nosač – DIN šinu | |
| Dimenzije | 103 mm x 90 mm x 30 mm | |
| Masa | ~ 120 g | |
NAPOMENA: Navedene specifikacije se mogu menjati bez prethodne najave
* Opciono su mogući i drugi naponi za aktivaciju ulaza
PREUZIMANJA
| Dokument | Opis |
 RB-4 Uputstvo |
Uputstvo za upotrebu za relejnu ploču RB-4 |
