ETH-MCI Ethernet kontroler kretanja

ETH-MCI Ethernet kontroler kretanja ^Istaknut

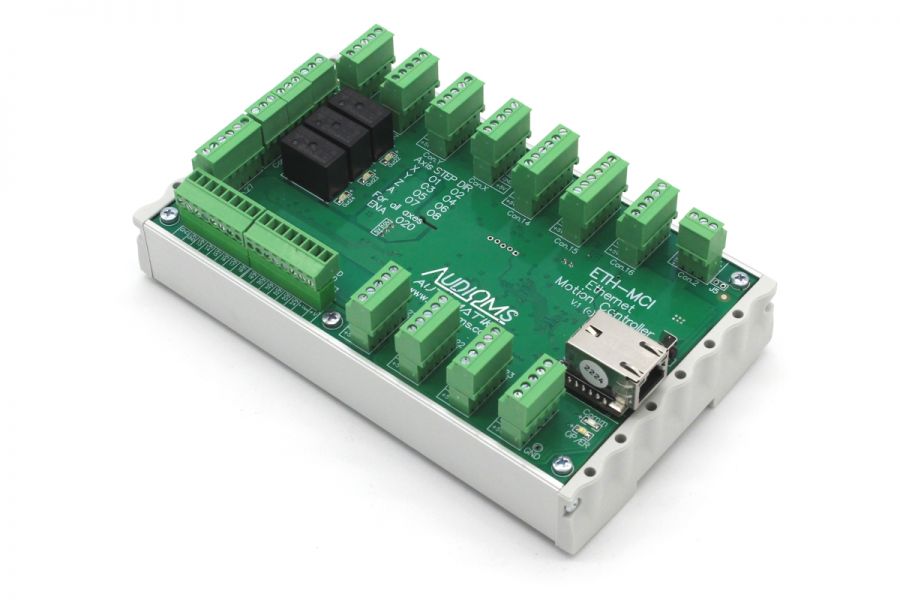

ETH-MCI je 6-osni kontroler kretanja i namenjen je za upravljanje CNC mašinama uz upotrebu popularnog Mach3 upravljačkog programa na računarima sa Windows XP, 7, 8, 8.1 i 10 operativnim sistemima sa 32-bitnom (x86) i 64-bitnim (x64) arhitekturom. Kao eksterni kontroler, donosi brojna unapređenja u poređenju sa upotrebom Mach3 softvera preko paralelnog porta. ETH-MCI kontroler kretanja ne zahteva instalaciju Mach3 LPT drajvera.

Kontroler kretanja ETH-MCI može da se upravlja i pomoću upravljačkog softvera mikroCNC.

ETH-MCI kontroler kretanja sa svojim integrisanim 32-bitnim mikrokontrolerom preuzima na sebe sve real-time operacije za koje je potreban precizan tajming. Time je procesor PC računara manje opterećen pa Mach3 sada može da radi na slabijim desktop, laptop i tablet računarima. Pri tome je veliki broj funkcija dodat, a postojeće su unapređene.

Ethernet konekcija sa računarom se smatra jednom od najrobusnijih pa je tako primerena i u težim industrijskim uslovima. Potrebno je napomenuti da žična Ethernet konekcija ujedno donosi i galvansku izolaciju između ETH-MCI kontrolera kretanja i PC računara.

Kod ETH-MCI kontrolera kretanja je dostupno:

19 TTL digitalnih izlaza opšte namene, maksimalna izlazna struja 32 mA,
1 izlaz tipa PNP open collector (za Enable liniju),
3 relejna izlaza,
1 optoizolovani analogni izlaz u opsegu 0-5V ili 0-10V,
12 Schmitt trigger digitalnih ulaza opšte namene TTL nivoa sa pull-up otpornicima 4,7 kΩ,
12 optoizolovanih ulaza za naponske nivoe od 24 V i
2 analogna ulaza u opsegu 0-5V.

Plugin za Mach3 u sebi sadrži i poslednju kompatibilnu verziju firmware-a tako da je u slučaju potrebe izmene firmware-a, upload firmware-a automatizovan i jednostavan za korisnika.

Cena sa PDV-om: 34.800 RSD

Podržane Mach3 funkcije

Ethernet 10/100 Mbit konekcija
svi jogging režimi rada
spindle PWM izlaz, podesiva učestalost 10 Hz – 200 kHz
spindle index ulaz, podesiv delitelj
spindle step/dir osa
spindle releji (M3, M4 i M5)
releji za hlađenje (M7, M8 i M9)
ESTOP ulaz
MPG (enkoder) ulazi, svi Mach3 MPG režimi + hardverski režim
slobodno dodeljivanje funkcija za sve ulaze i izlaze
za sve ulaze i izlaze podesivo aktivno stanje signala na low/high
homing/referencing (jednoosno/višeosno)
hardverski krajnji prekidači
softlimits
limits override, auto/manual/external
charge pump izlazni signal, podesiva učestalost (12,5 kHz i 5 kHz)
slave ose
probing funkcija (G31)
laser M10p1/M11p1, e5p1/e5p0 brzi izlazi (#1-6)
laser PWM, kompenzacija snage (promena PWM sa brzinom kretanja), podesiva proizvoljna kriva zavisnosti
laser PWM, gate by M10/M11
laser gray level (8-bitno) graviranje
shuttle funkcija, podesivo vreme ubrzavanja
detaljno podešavanje za debouncing svih ulaza
offline režim rada
rezanje navoja na strugu preko Mach3turn, G32, G76
THC funkcija (interni ili eksterni kontroler)
THC napredne opcije kontrolera (kerf detect, THC lock, low pass filter...)
Backlash kompenzacija

Galerija slika

View the embedded image gallery online at:
http://www.audiohms.com/sr/cnc-elektronika-proizvodi/ulazno-izlazne-kartice/kontroleri-kretanja/eth-mci-kontroler-kretanja#sigProIdeacbda85d5

Tehničke karakteristike

Karakteristike	Opis
Komunikacija sa računarom	Ethernet 10/100 MBit, TCP/IP – data bafer oko 1 s za stabilnu komunikaciju, Auto crossover detection
Broj osa	6 (uključujući i Spindle osu ako je Step&Dir tipa)
Digitalni izlazi	- 19 TTL digitalnih izlaza opšte namene, maksimalna izlazna struja 32 mA - 1 izlaz tipa PNP open collector (za Enable liniju) - 1 digitalni izlaz je rezervisan za generisanje analognog izlaza
Relejni izlazi	3 relejna izlaza tipa SPDT kapaciteta 30 VDC / 3 A max. ili 250 VDC / 3A max
Digitalni ulazi	- 12 optoizolovanih ulaza za naponske nivoe od 24 V - 12 Schmitt trigger digitalnih ulaza opšte namene TTL nivoa sa pull-up otpornicima 4,7 kΩ
Maksimalna učestalost STEP impulsa	200 kHz (opciono 100 kHz)
Širina STEP impulsa	2,5 μs (opciono 5 μs)
PWM izlaz	10 Hz – 200 kHz
PWM rezolucija	16-9 bits, zavisi od učestalosti; 16 bit za f ≤ 2kHz
Učestalost signala na Index ulazu	≤ 10 kHz
Širina impulsa signala Index ulaza	≥ 100 ns
MPG/enkoder ulazna (x4) učestalost	≤ 10k steps/sec
Broj analognih ulaza	2
Analogni ulazni opseg	0–5 V, 10 bits
Broj analognih izlaza	1 opto izolovani, dostupni naponski nivoi 0-5V ili 0-10V (fabrički podešeno na opseg 0-10V)
Broj analognih ulaza	1
Analogni ulazni opseg	0 – 5 V
Charge pump izlazi	2
Charge pump učestalost	12,5 kHz ili 5 kHz
Napajanje	15 - 28 VDC / 1 A (potrošnja zavisi od priključenih periferija)
Dimenzije (Š x D x V)	177 mm x 106 mm x 52 mm
Masa	~ 560 g

Index signal se može postaviti na ulaze 1-20, preporuka je koristiti brze TTL ulaze
NAPOMENA: Navedene specifikacije se mogu menjati bez prethodne najave

PREUZIMANJA

Dokument & Aplikacija	Opis
ETH-MCI Uputstvo za upotrebu	Uputstvo za upotrebu ETH-MCI kontrolera kretanja
eth_config.zip	Softver za konfiguraciju mrežnih parametara ETH-MCI kontrolera kretanja

Mach3 Plugin-ovi i Screen-ovi

Datum	Verzija plugin-a	Opis
Maj 2024.	ethmci_drv106_fw52.zip	Plugin v01.06 & Firmware v00.52 - Otklonjen problem u plugin-u da se gubi podešena vrednost IP adrese kontrolera u upravljačkom softveru posle restarta programa
Oktobar 2023.	ethmci_drv105_fw52.zip	Plugin v01.05 & Firmware v00.52 - Otklonjen problem sa inicijalizacijom mrežne komunikacije koji se javljao kod nekih mrežnih modula
Avgust 2023.	ethmci_drv104_fw51.zip	Plugin v01.04 & Firmware v00.51 - Dodata podrška za operacija standardnog MPG pendanta (upravljačke konzole)
Mart 2023.	ethmci_drv103_fw51.zip	Plugin v01.03 & Firmware v00.51 - Ispravka: podešavanje upravnosti mosta prilikom referenciranja master i slave ose ne radi ispravno
Novembar 2022.	ethmci_drv_102.zip	Plugin v01.02 & Firmware v00.44 - Polazna verzija plugina
Avgust 2022.	PlaAohmsETHMCI.zip	Modifikovani Plasma screen za ETH-MCI kontroler kretanja

Plugin za Mach3 u sebi sadrži i poslednju kompatibilnu verziju firmware-a tako da je u slučaju potrebe izmene firmware-a, upload firmware-a automatizovan i jednostavan za korisnika.
